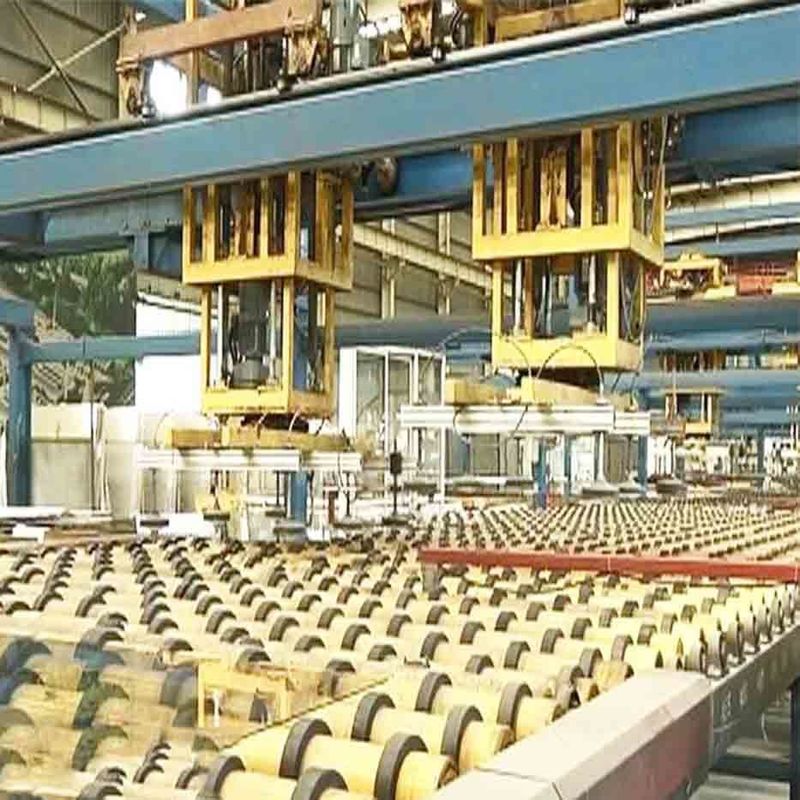

ก่อสร้างสายการผลิตกระจกลอย 2 มม.

เครื่องจักรและอุปกรณ์การผลิตกระจกโฟลตใสหนา 2-10 มม.

1. คำอธิบายโดยย่อ

ชื่อของกระจกโฟลตเป็นเพราะของเหลวแก้วที่ลอยตัวและก่อตัวบนพื้นผิวของเหลวที่เป็นโลหะดีบุกโดยใช้วิธีขึ้นรูปนี้ ไม่จำเป็นต้องเอาชนะแรงโน้มถ่วงของแก้ว มันสามารถขยายความกว้างของแก้ว เพิ่มความเร็วของการยืด และเพิ่มกำลังการผลิตและขนาดการผลิต

กระจกโฟลตมีพื้นผิวเรียบ ประสิทธิภาพออปติคอลที่ยอดเยี่ยม ไม่มีการบิดเบือน เนื่องจากคุณภาพที่ดี จึงสามารถใช้กระจกโฟลตที่ให้ผลผลิตสำหรับการประมวลผลแบบลึก

2. ลักษณะ

เนื่องจากของเหลวแก้วก่อตัวบนพื้นผิวของเหลวที่เป็นโลหะดีบุก จึงสามารถบรรลุพื้นผิวกระจกขัดเงาแบบสองหน้าคุณภาพสูงได้ความขนานและความเรียบของกระจกโฟลตนั้นดีกว่าการขัดแบบกลไก แต่มีความจุทางกลและความเสถียรทางเคมีที่ดีกว่ากระจกขัดแบบกลไก


3. ขอบเขตการจัดหา

• ระบบบำบัดวัตถุดิบ
• ระบบ cullet ภายในและภายนอก
• เตาแก้ว
• อ่างดีบุก
• อุปกรณ์ปลายเย็น
• อุปกรณ์อรรถประโยชน์
• ระบบควบคุมอัตโนมัติ

4. วัตถุดิบ

วัสดุหลักส่วนใหญ่ ได้แก่ :


5. ผังงานเทคนิคของ Float Glass Line

• วัสดุผสมที่ผ่านการรับรองจะถ่ายโอนไปยังเตาหลอมเพื่อหลอม
• ของเหลวแก้วที่หลอมละลายจะไหลเข้าสู่อ่างดีบุกและก่อตัวเป็นแผ่นแก้วด้วยวิธีการทางกลและทางเคมี
• เมื่ออุณหภูมิของแผ่นกระจกลดลงประมาณ 600 °C มันจะลำเลียงเข้าสู่การอบอ่อนและบรรเทาความเครียด
• หลังจากตรวจสอบและตัดแล้ว ผลิตภัณฑ์แก้วผลผลิตจะลำเลียงไปยังพื้นที่บรรจุ

6. คำอธิบายอุปกรณ์หลัก


6.1 โรงงานแบทช์

สำหรับผสมและผสมวัตถุดิบ


6.2 Furance

ถังหลอมเป็นส่วนสำคัญของสายการผลิตแก้ว คุณภาพของวัสดุทนไฟเป็นสิ่งสำคัญมาก

6.3​ อ่างดีบุก


เป็นกุญแจสำคัญและอุปกรณ์ที่สำคัญที่สุดชิ้นหนึ่งของสายการผลิตกระจกโฟลต

ของเหลวแก้วจะลอยอยู่บนดีบุกโลหะ ผ่านการยืด การขึ้นรูป การขัดเงา และการระบายความร้อน แผ่นแก้วที่ผ่านการรับรองจะถูกสร้างขึ้นและอุณหภูมิจะลดลงประมาณ 600 °C ลูกกลิ้งทรานซิชันจะส่งเพลตไปที่การอบอ่อน

6.4.สถานีบริการน้ำมันป้องกัน

ปั๊มน้ำมันป้องกันต้องทำงานอย่างต่อเนื่องเพื่อผลิตและจ่ายก๊าซที่จำเป็นสำหรับอ่างดีบุก

โดยปกติ ก๊าซไนโตรเจน (N2) และก๊าซไฮโดรเจน (H2) จะใช้เป็นก๊าซป้องกันซึ่งส่วนใหญ่ใช้สำหรับป้องกันหรือลดการเกิดออกซิเดชันของของเหลวดีบุกโลหะ

ก๊าซไนโตรเจน ซึ่งเป็นก๊าซไม่มีสีและไม่มีกลิ่น ซึ่งเป็นองค์ประกอบหลักของก๊าซป้องกัน โดยมีสถานะแยกตัวในธรรมชาติก๊าซเฉื่อยเป็นก๊าซไนโตรเจน ไม่สามารถเผาไหม้ในอากาศหรือละลายในน้ำ ซึ่งสามารถป้องกันการเกิดออกซิเดชันของดีบุกโลหะ และไม่มีปฏิกิริยาระหว่างก๊าซไนโตรเจนกับดีบุกโลหะ

ก๊าซไฮโดรเจนเป็นก๊าซเผาไหม้ที่เบาที่สุด ไม่มีสี และไม่มีกลิ่น ซึ่งส่วนใหญ่อยู่ภายใต้สถานะผสมเป็นสารรีดิวซ์ที่แรง โดยมีความหนืดต่ำสุด การนำไฟฟ้าสูง และกิจกรรมทางเคมีที่รุนแรง ซึ่งสามารถเกิดปฏิกิริยาเคมีกับวัสดุหลายชนิดเพื่อผลิตไฮไดรด์ชนิดต่างๆ

6.5.การหลอม Lehr


• ส่วนการตรวจสอบและการปรับสภาพ
• ส่วนตัดและแตก
• ส่วน Stacker และบรรจุภัณฑ์
